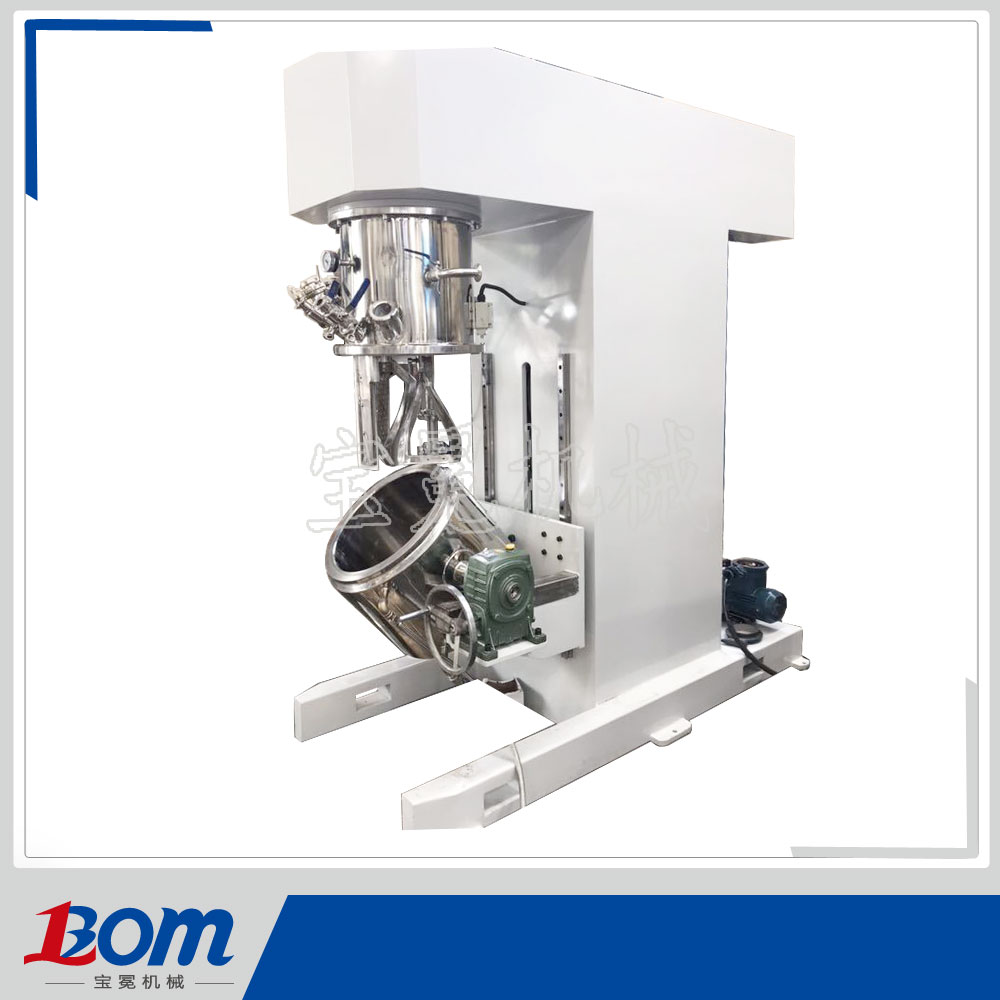

行星式強力混合攪拌機是寶冕企業針對大專院校、科研單位和工廠實驗室等所研制的一種非標化程度高的強力混合攪拌設備。由低速攪拌器、高速分散器、刮壁刮底和測溫探頭等組成，具有快速的混合、反應、分散、溶解作用，特別適用于固-液、液-液相的分散、混合；根據物料粘度的不同，設計不同的行星輪傳動比，扭矩變化區間大，是膠黏劑、硅膠、鋰電池漿料等行業首選攪拌混合產品；同時設備帶刮壁刮底功能，無死角，無殘留，清洗方便，配套獨特的控制系統，操作安全便捷；設備另可選配擠出裝置及滑動軌道，實現攪拌、出料一體化作業。對于有溫度要求的物料，可配套合適的溫控系統，獨立操作，控制精度高。
生產能力：15-200L
物料粘度：≤300萬cps
應用領域：鋰電池漿料、密封膠、硅膠、膠黏劑、油墨、食品、醫藥，化妝品，新能源材料 等行業
適用物料：固-液、液-液相的分散、混合，粘度小于300萬CPS，固含量小于90%的各種流體混合；
1.2工作原理
行星式強力混合攪拌機由機架、電機、減速機、液壓系統、傳動系統、行星齒輪箱部件、攪拌部件、壓料系統、控制系統等組成；
通過電機減速機傳遞動能到行星齒輪箱，行星齒輪箱內部通過齒輪嚙合傳遞足夠扭矩到傳送軸，帶動分散軸和低速嚙合軸進行剪切，混合；行星齒輪箱內部各攪拌分散部件分別做不同轉速自轉的同時，整體圍繞中心線做低速公轉運動。
桶體內壁采用大型立車精密加工和大型拋光機拋光，保證桶體整體圓度和內部同心度，配套刮壁刮底裝置，采用耐腐蝕、高溫、耐磨性能好的聚四氟乙烯材質作為刮壁刮底的彈性貼壁材料，可在保證無死角的情況下，實現整體物料的攪拌均勻；
采用獨特設計的液壓系統，采用軌道式機構，在物料攪拌均勻后，通過軌道滑動至壓料系統下，通過液壓系統擠出出料；
1.3產品優勢
1.3.1 機械密封和釜體之間的（梯形）軟密封，使物料可在真空下操作；
1.3.2 桶體可電、蒸氣、水及油循環加熱。傳動軸上的獨特溫度探測裝置，確保物料溫度誤差小于±1℃， 帶夾套，可實現加熱冷卻；
1.3.3 桶體內壁為大型立車精加工，再經大型拋光機自動拋光，確保行星架上的活動刮刀在旋轉時，把桶體內壁上的物料完全掛掉；
1.3.4桶內框式攪拌槳，在公轉的同時也自轉，使物料上下及四周流動，從而可在很短時間內達到混合（混煉）效果，效果是普通混合機的十幾倍；
1.3.5桶內的攪拌槳的公轉、自轉和刮壁攪拌器均采用變頻調速；
1.3.6攪拌槳葉形式可根據物料特性不同進行選擇，可選配多層槳葉式、麻花式、爪式、框式等
1.4技術參數
|
型號 |
BMXJ-15 |
BMXJ-20 |
BMXJ-25 |
BMXJ-30 |
BMXJ-50 |
BMXJ-100 |
|
設計容積（L） |
15 |
20 |
25 |
30 |
50 |
100 |
|
有效容積（L） |
12 |
16 |
20 |
24 |
40 |
80 |
|
攪拌功率（KW) |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
|
公轉轉速(RPM) |
0-65 |
0-65 |
0-30 |
0-65 |
0-65 |
0-30 |
|
自轉轉速(RPM) |
0-170 |
0-170 |
0-95 |
0-170 |
0-170 |
0-95 |
|
刮壁轉速(RPM) |
0-65 |
0-65 |
0-30 |
0-65 |
0-65 |
0-30 |
|
分散功率(KW) |
3 |
4 |
5.5 |
5.5 |
7.5 |
11 |
|
分散轉速(RPM) |
0-1500 |
0-1500 |
0-1500 |
0-1500 |
0-1500 |
0-1500 |
|
電動功率(KW) |
0.55 |
0.55 |
0.75 |
0.75 |
1.1 |
1.5 |
|
升降方式 |
電動升降 |
|||||
|
升降時間(S) |
10-20S可調 |
|||||
|
升降行程 |
450 |
500 |
500 |
550 |
600 |
700 |
|
真空功率(KW) |
0.55 |
0.75 |
0.75 |
1.1 |
1.1 |
1.5 |
|
真空度(MPA) |
≤-0.098 |
|||||
|
加熱方式 |
內置電加熱棒或外置水?。ㄓ驮。┫到y(tǒng) |
|||||
|
冷卻方式 |
自然冷卻或外置循環水系統 |
|||||
|
測溫方式 |
物料直接接觸測溫或夾層測溫 |
|||||
|
溫度誤差(℃） |
±1℃ |
|||||
|
控制方式 |
按鈕式或PLC控制 |
|||||
|
工作電源 |
380V-480V/50-60HZ/3p |
|||||
|
設備材質 |
與物料接觸部分為SUS304或SUS316L衛生級 |
|||||
|
備注: 1、表中處理量是以”粘度值為20萬cps”為參考所設計的數據，選型時應根據產品的粘度、特性等參數進行計算； 2、本表未能包括所有產品，了解更多請和我們銷售工程師聯系； |
||||||
